1 高壓真空斷路器應用中存在的技術問題
       操作過電壓。真空斷路器在操作時往往會產生較高的截流過電壓和電弧重燃過電壓，在運行管理中，需從技術上防止和抑制過電壓，如適當加大觸頭開距，以抑制電弧重燃過電壓，裝設性能較好的金屬氧化物避雷器或阻容保護裝置進行預防等。
       真空滅弧室的漏氣問題。隨著真空滅弧室使用時間的增長和開斷次數增多，以及受外界因素的作用，其真空度會逐步下降，影響它的開斷能力和耐壓水平。目前，普遍使用縱向磁場滅弧原理和銅鉻觸頭材料，以減少觸頭燒損，提高電氣壽命。但如果導電桿同心度調整不當，將影響真空滅弧室的封接強度，導致漏氣。為了保證同心度的調整，合理的選擇使用和儲存環境，是解決真空滅弧室漏氣問題的重要措施。
合閘彈跳。在斷路器合閘時，觸頭剛接觸直至觸頭穩定接觸瞬間為止的時間稱為合閘彈跳時間，實踐及理論分析均表明，它是影響滅弧室電壽命的重要因素。但由于其遠小于合閘過程中電弧燃燒時間，一定范圍內的彈跳最主要的危害是加速觸頭的摩損，導致滅弧室電壽命的縮短。合閘彈跳是由于動靜觸頭的非彈性碰撞引起的，彈跳值大小與諸多因素有關，如觸頭彈簧的彈力、合閘速度、開距、觸頭材料、安裝、調試質量、零部件的加工精度等等。
高壓負荷開關的回路電阻是產生溫升的主要熱源，而滅弧室的回路電阻通常要占回路電阻的50%以上。觸頭與外殼之間的真空形成了熱絕緣，因而產生的熱量只能通過動、靜導電桿向外部散熱。真空滅弧室靜端直接與靜支架相連，動端則通過導電夾、軟連接與動支架相連。因動端連接環節較多，導熱路徑較長，所以溫升的最高點多集中于動導電桿與導電夾搭接部位。在實際應用中，應結合過載能力差的特點，嚴格控制負荷電流，使其低于額定電流。
2 高壓真空斷路器的維護
       重視機械參數的調整。操動機構在真空斷路器機械結構中是最為復雜、精度要求最高的部分，機械參數的合理配置，直接關系到真空斷路器的技術性能和機械壽命。因此，要認真做好機械參數的調試工作，嚴格機械參數指標要求，規范備品備件管理和儲存，保證備品備件的技術性能指標和質量的一致性、通用性和可靠性。
嚴格控制真空斷路器的合、分閘速度，按照產品說明書的要求進行調節。

常用高壓開關柜型號

航鋒電氣有限公司地處浙南沿海，與溫州市區隔江相望，緊靠104國道、甬臺溫高速、金麗溫高速公路，距溫州機場、溫州火車站亦近在咫尺，交通便利。公司配備了現代化的生產線和先進檢測設備。

1.KYN28A

KYN28A-型室內金屬材料鎧裝電纜抽出來式開關柜關鍵用以發電站、工礦企業企事業單位配電設備及其供電系統的二次配電站的受電、合閘及大中型電機的啟動等。推行操縱、維護、實時監控系統和精確測量的用處。有健全的五防作用。

2.XGN2

XGN2-箱形移動式金屬材料封閉式開關柜,是用以3-10kV三相溝通交流50Hz做為單母線槽和單母線槽按段系統軟件接納與分派電磁能的設備，非常適用經常實際操作的場地。關鍵用以發電站、工礦企業企事業單位配電設備及其供電系統的二次配電站的受電、合閘及大中型電機的啟動等。推行操縱、維護、實時監控系統和精確測量。柜門為全拼裝式構造,有健全的五防作用。

3.GG1A-10（F）

GG1A-10(F)移動式髙壓開關柜適用3-10kV三相溝通交流50Hz系統軟件中做為接納與分派電磁能的用處，并具備對電源電路開展操縱、維護和檢測等作用。適用經常實際操作的場地，其母線槽系統軟件為單母線槽及單母線槽按段。

本柜門為焊合構造,有完善的機械設備“五防”作用,歷經很多年的生產制造,累積了豐富多彩的技術性及運作工作經驗,不斷完善柜門分?jǐn)嚯娏髁靠勺鰳?gòu)造,健全商品特性，目前柜門較大 額定電壓可保證4000A,分?jǐn)嚯娏髁枯^大 到40kA，因?yàn)樵撋唐冯娏髁考墑e大，母線槽構造多種多樣，斷電維修實際操作便捷,柜里室內空間大,因此在很多配電站獲得了廣泛運用。

4.XGN2-12

XGN2-箱形移動式金屬材料封閉式開關柜,是用以3-10kV三相溝通交流50Hz做為單母線槽和單母線槽按段系統軟件接納與分派電磁能的設備，非常適用經常實際操作的場地。關鍵用以發電站、工礦企業企事業單位配電設備及其供電系統的二次配電站的受電、合閘及大中型電機的啟動等。推行操縱、維護、實時監控系統和精確測量。柜門為全拼裝式構造,有健全的五防作用。

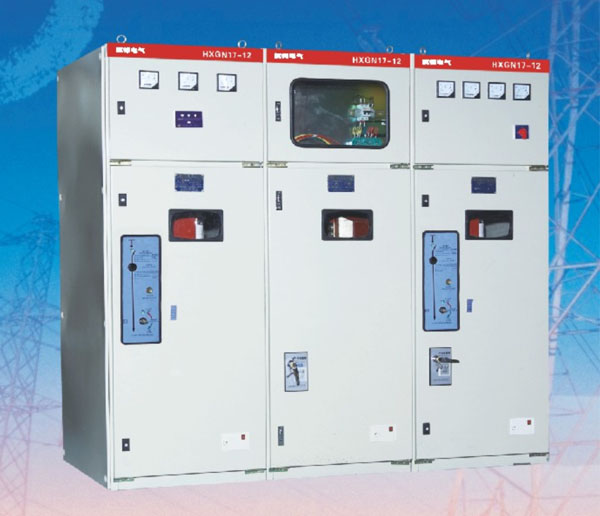

5.HXGN17

移動式髙壓開關柜適用3-10kV三相溝通交流50Hz系統軟件中做為接納與分派電磁能的用處，并具備對電源電路開展操縱、維護和檢測等作用。適用經常實際操作的場地，其母線槽系統軟件為單母線槽及單母線槽按段。

浙江航鋒電氣有限公司

聯系電話：18858771950

傳真：86-0577-62650681

郵箱：[email protected]

地址：浙江省柳市鎮方斗工業區橫涇西一路100號

網址：http://m.inisfrangrance.com

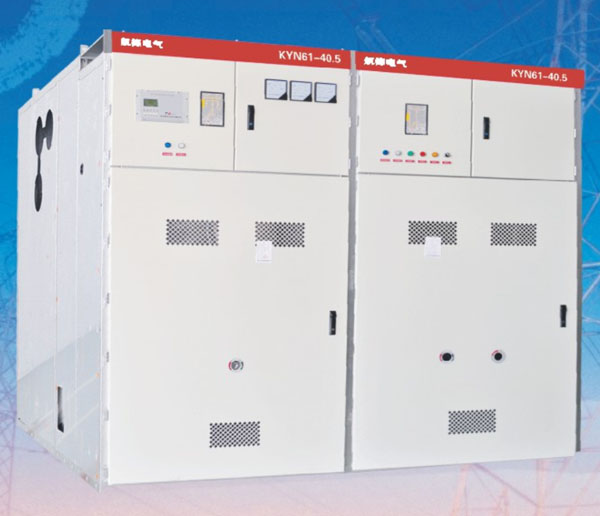

高低壓開關柜產品結構特點

選用了國際性IEC標準和國家行業標準設計方案的新式動力柜。適用廠礦企業、商業服務、服務行業及其工業建筑溝通交流50Hz工作電壓600V下列的配電系統中做為驅動力或是照明燈具配電設備的用處。

1、工作溫度：周邊氣體不超過+40°C，最少不少于-10°C，并在二十四小時內的平均氣溫不超過+35°C。

2、空氣標準：空氣濕度在最高溫度+40°C不超過50%，溫度較低時容許有較高的環境濕度。

3、沒有導電性浮塵及將會浸蝕金屬材料和毀壞絕緣層汽體場地。

4、沒有強烈震動和晃動及豎直安裝，規定坡度不超過6度。

5、平均海拔不超過2000米。

商品結構特點

本動力箱（柜）系密閉式，機殼一般選用厚鋼板電焊焊接而成，也能用鋁型材拼裝而成。箱里兩側內壁焊用家用電器安裝立桿，刀閘實際操作搖桿裝于箱前右邊尾門上，做為轉換開關電源的用處。尾門上能裝電流表、電流計、顯示燈及實際操作按鍵。能夠開關門維修箱里機器設備。

箱里機器設備選用條平臺式構造安裝，安裝靈便緊湊型，便捷檢修。

GGD底壓移動式成套設備開關柜

簡述：GGD型溝通交流低壓配電箱是依據電力部負責人上級領導，眾多電力工程客戶及技術部的規定，秉著安全性、經濟發展、有效、靠譜的標準設計方案的新式低壓配電箱。商品具備分?jǐn)嗄芰Ω摺?dòng)耐熱性好、電氣設備計劃方案靈便、組成便捷、系列性、應用性強、構造新奇、防水等級高特性?？勺鰹榈讐撼商自O(shè)備開關柜的升級換代商品應用。

應用領域：GGD型溝通交流低壓配電箱適用發電站、配電站、工礦企業等電力工程客戶的溝通交流50HZ，額定值工作標準電壓380V，額定值工作中電流量至3150A的配電設備指數，作為驅動力、照明燈具及變電設備的電磁能變換、分派與操縱的用處。我企業生產制造的GGD型溝通交流低壓配電箱合乎IEC439《低壓成套開關設備和控制設備》，GB7251《低壓成套開關設備和控制設備》等規范。

應用標準：

周邊空氣相對濕度不高過+40攝氏，不少于-5攝氏。二十四小時內的平均氣溫不可高過+35攝氏。室內安裝應用，應用地址的平均海拔不可超出2000M。周邊氣體空氣濕度在最高溫度為+40攝氏時不超過50%，在較低溫度時容許有很大的空氣濕度。(比如+20攝氏時為90%)應充分考慮因?yàn)闇囟鹊霓D(zhuǎn)變將會會不經意造成凝露現象的危害。安裝設備時與正垂面的坡度不超過5%。機器設備應安裝在無強烈振動和沖擊性的地區，及其不夠使電氣元器件遭受浸蝕的場地?？蛻粲刑貏e要求時可與生產廠商議處理。

航鋒電氣有限公司地處浙南沿海，與溫州市區隔江相望，緊靠104國道、甬臺溫高速、金麗溫高速公路，距溫州機場、溫州火車站亦近在咫尺，交通便利。公司配備了現代化的生產線和先進檢測設備。

浙江航鋒電氣有限公司

聯系電話：18858771950

傳真：86-0577-62650681

郵箱：[email protected]

地址：浙江省柳市鎮方斗工業區橫涇西一路100號

網址：http://m.inisfrangrance.com

箱式變電站簡稱箱式變壓器，是將高壓配電裝置、電力變壓器、低壓配電裝置和功率補償裝置緊湊組合，預裝在一個箱體內的小型變電站。適合輸變電設備向無油化、小型化、低損耗、低噪聲、成套、無污染、免維護方向發展。目前主要用于3 ~ 35 kV輸配電系統。

箱式變電站具體安裝要求如下:

①安裝箱式變壓器土建基礎時，應注意以下事項:

A.一般情況下，箱體要高出地面350mm以上，既能防止積水，又能把預留的電纜長度放在下面。

b .人工接地極和接地線應由熱浸鍍鋅材料制成，以防止腐蝕。同時，焊接部位應進行瀝青防腐處理，焊縫長度不小于80mm。接地裝置的接地電阻不大于4歐姆。

②起吊箱式變電站時，注意鋼絲繩與箱體的接觸部位，并用麻布或紙板隔開，以防劃傷油漆。

(3)箱體就位后，底座與基礎的預埋鐵件、底座與接地線必須焊接可靠，底座與基礎之間的縫隙應用水泥砂漿密封，下面應設置進出電纜的預留長度；箱式變電站的線纜孔在線纜固定后要密封，防止小動物進入。

④在低壓出線電纜頭上貼上標簽，并在低壓斷路器上貼上編號，以便于以后的操作和維護。

⑤檢查高低壓電氣設備和操作機構應可靠靈活。

⑥檢查斷路器、隔離開關、接地開關和柜門之間的防誤閉鎖功能是否齊全，即:

A.當接地開關閉合時，隔離開關和斷路器不應閉合。

b斷路器和隔離開關合上時，接地開關不應合上接地。

C.當斷路器閉合時，隔離開關不能打開或閉合。

d .當斷路器和隔離開關閉合時，內柜門不能打開。

E.當內柜門打開時，隔離開關和斷路器不能閉合。

⑦ 箱式變電站出廠測試合格后，交付安裝現場。必要時，按規定對高壓斷路器、高壓隔離開關、接地開關、高壓變壓器、變壓器和避雷針進行試驗和檢查。

⑧設置WMZK電接點壓力溫度計。一般情況下，上限溫度和下限溫度分別設置為85攝氏度和55攝氏度。如果小變壓器大蓋上的溫度計插座裝不下溫度傳感器，當溫度傳感器掛裝在變壓器外殼附近時，溫度計的上下限分別設置為50攝氏度和40攝氏度。

⑨檢查通風機及控制電路，運轉應正常。為防止通風機故障影響變壓器散熱，建議安裝備用測溫控制元件，當變壓器室溫達到一定值時會報警，同時切斷部分低壓出線，保護設備安全。

在居民區設置供電設備，需要通過環境保護行政許可，要達到這個標準:工頻電場強度不超過4KV/m；磁場強度不超過0.1毫特斯拉；無線電干擾水平，其中110千伏工程不超過53分貝，500千伏工程不超過55分貝；噪聲危害要求白天不超過55分貝，晚上不超過45分貝。只要這些指標合格，在環保方面對相關設備與建筑物的距離沒有嚴格要求。

本公司從事電氣工作多年，現在在變電室工作，辦公室也建在變電室監控室；從我接觸過的電氣噪音來看，正常的配電室是聽不到室外的噪音的。至于輻射，我覺得無所謂。

現在所有的生物都可以說是生活在電磁場中，甚至配電室少量“泄漏”的電磁場都是50Hz的DC電磁場，也就是說你在家里用的是電器，它對人的“傷害”遠遠低于高頻電磁場(如微波泄漏、無線通訊工具的電磁輻射)。所以，我們應該祝賀你搬了新家，而不是提醒你防電磁輻射。

變電站有噪音怎么辦？

可以說變壓器沒毛病。噪音是變壓器工作產生的磁性，使硅鋼片振動發出聲音。就請箱式變電站廠商專業人士用融化的蠟水封好。在高壓危險的情況下不要移動。按照規定，電力公司直接負責找環保單位解決你的噪音問題。如果解決不了，街道辦、環保局、市政府等部門可以幫忙解決。

當然，最直接有效的方法就是組裝隔音窗?；旧下牪坏饺魏卧胍?。前提是你得找正規的隔音窗制造企業，把噪音降到很低的水平。比如Xi安的森景隔音窗隔音效果就很好。我家屋外中間空調的降噪是他們企業做的。我對此有所了解。只要噪音不超過國家標準，舉報也沒用。

(1)使用

高壓負荷開關是一種功能介于高壓斷路器和高壓隔離開關之間的電器，常與高壓熔斷器串聯使用。用于控制電力變壓器。高壓負荷開關有簡單的滅弧裝置，因?yàn)榭梢酝〝嘁欢ǖ呢?fù)載電流和過載電流。但它不能分?jǐn)喽搪冯娏鳎砸话闩c高壓熔斷器串聯使用，用于短路保護。

(2)特征

能隔離電源，斷路點明顯，多用于固定式高壓設備。無滅弧裝置，在合閘狀態下能通過正常工作電流和短路。嚴禁帶負荷接通和斷開電路，常與高壓斷路器串聯使用。

(3)功能

它用于開斷負載電流和閉合短路電流。用于分?jǐn)嗪烷]合負載電流、閉環電流、空載變壓器和電纜充電電流以及閉合短路電流。裝有接地開關的負荷開關能承受短路電流。帶脫扣器和高分?jǐn)嗄芰θ蹟嗥鞯呢?fù)荷開關-熔斷器組合體具有斷相脫扣功能，可切斷短路電流，作為保護設備使用。
